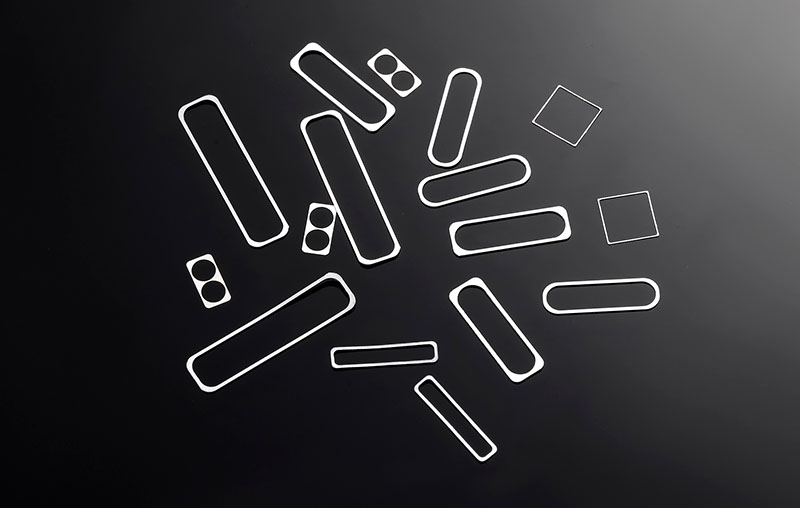

預成型焊片
SOLDER PREFORMS
無鉛系列釬料
目前無鉛焊料多達幾十種，所用的合金材料也是千變?nèi)f化，合金成分包括兩元系、三元系以及多元系。
?
但概括起來，大多數都采用以錫Sn為主，適當添加銀Ag、鋅Zn、銅Cu、銻Sb、鉍Bi、銦In等金屬元素所組成，且主要通過焊料合金化來改善合金性能，得到理想的機械、電氣和熱性能。
產品選擇
詳細介紹
產品列表
產品特性與優勢
·? 良好的機械性
·? 高導電
·? 高導熱
?
典型產品
錫銀銅SAC預成型焊片
Sn-Ag-Cu(SAC)是用于電子釬焊最多的無鉛焊料合金體系。如其中的SAC105（Sn98.5Ag1Cu0.5）、SAC305(Sn96.5Ag3Cu0.5)、SAC387(Sn95.5Ag3.8Cu0.7)和SAC405（Sn95.5Ag4Cu0.5）熔點都在217℃左右，通常用于回流焊、波峰焊和手工焊。在這些焊料中，SAC305應用較為廣泛。對于SAC305焊料，其硬度、抗拉強度、屈服強度、剪切強度、沖擊強度和蠕變強度都比Sn63Pb37要高；潤濕特性也好于Sn-Cu和Sn-Ag焊料。
產品列表
|
產品型號
|
|---|
| Bi58Sn42 |
| Bi57Sn42Ag1 |
| Sn98.5Ag1.0Cu0.5 |
| SAC305(Sn96.5Ag3.0Cu0.5) |
| Sn95.5Ag3.8Cu0.7 |
| SAC405（Sn95.5Ag4.0Cu0.5) |
| Sn96Ag3.5Cu0.5 |
| Sn96.5Ag3.5 |
| Sn95Ag5 |
| Sn95.5Ag3.9Cu0.6 |
| Sn99Ag0.3Cu0.7 |
| Sn95Sb5 |
|
固相線溫度
℃ |
液相線溫度
℃ |
共晶合金溫度
℃ |
密度
g/cm3 |
電阻率
μΩ.m |
熱導率
W/m.K |
熱膨脹系數
10-6/℃ |
抗拉強度
Mpa |
|---|---|---|---|---|---|---|---|
| / | / | 138 | 8.56 | 0.383 | 19 | 15 | 55.16 |
| 138 | 140 | / | 8.57 | / | / | / | / |
| 217 | 227 | / | 7.32 | 0.133 | 60 | / | 40 |
| 217 | 218 | / | 7.37 | 0.132 | 58 | 21 | 50 |
| 217 | 220 | / | 7.4 | 0.132 | 57 | 22 | 48 |
| 217 | 220 | / | 7.4 | 0.132 | 62 | / | 51.5 |
| 217 | 218 | / | / | / | / | / | / |
| / | 221 | / | 7.37 | 0.108 | 33 | 30 | 39 |
| 221 | 240 | / | 7.4 | 0.137 | / | 23 | 55.2 |
| 217 | 220 | / | / | / | / | / | / |
| 217 | 227 | / | / | / | / | / | / |
| 235 | 240 | / | 7.25 | 0.145 | 28 | 31 | 40.7 |
